製品情報

Products

試験器・測定器

【本体】

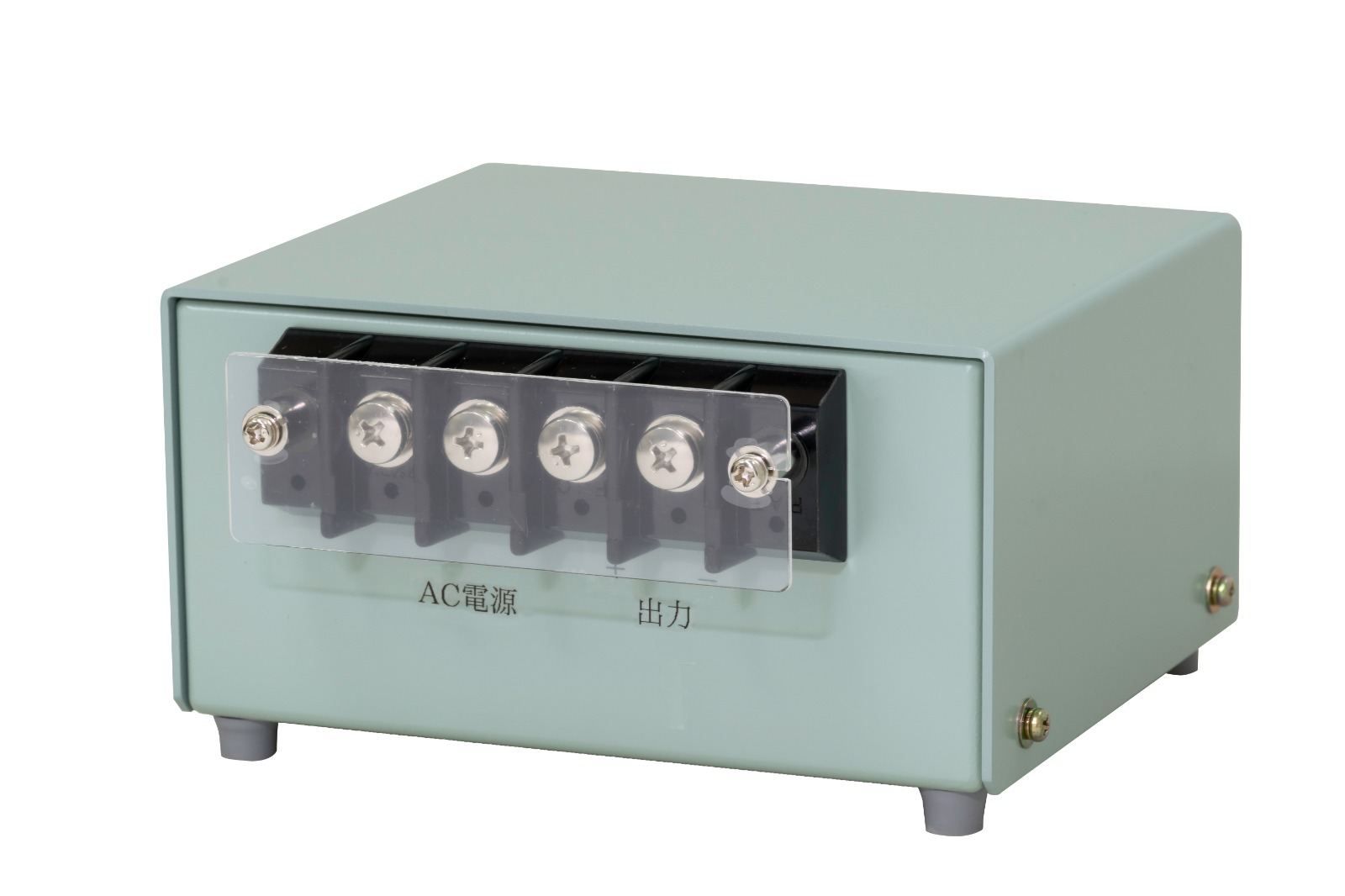

【電源アダプタ】

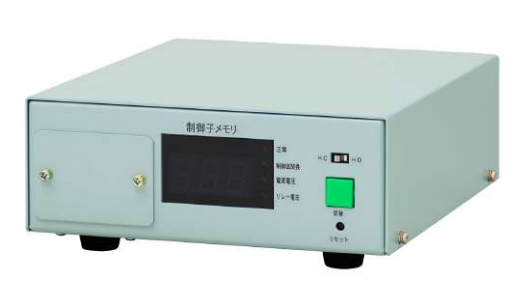

制御子メモリ

◆踏切制御子(H形)の保全データ(電源電圧、リレー電圧、制御区間長、Bu接点)を、自動測定・保存する測定器です。
◆営業列車ごとに各データを測定・保存し、内部メモリーに30,000件保存可能です。
◆USBでパソコンと接続し、容易にデータを読み出し可能です。
◆LTEルーターを使用し、データの遠隔取得が可能です。

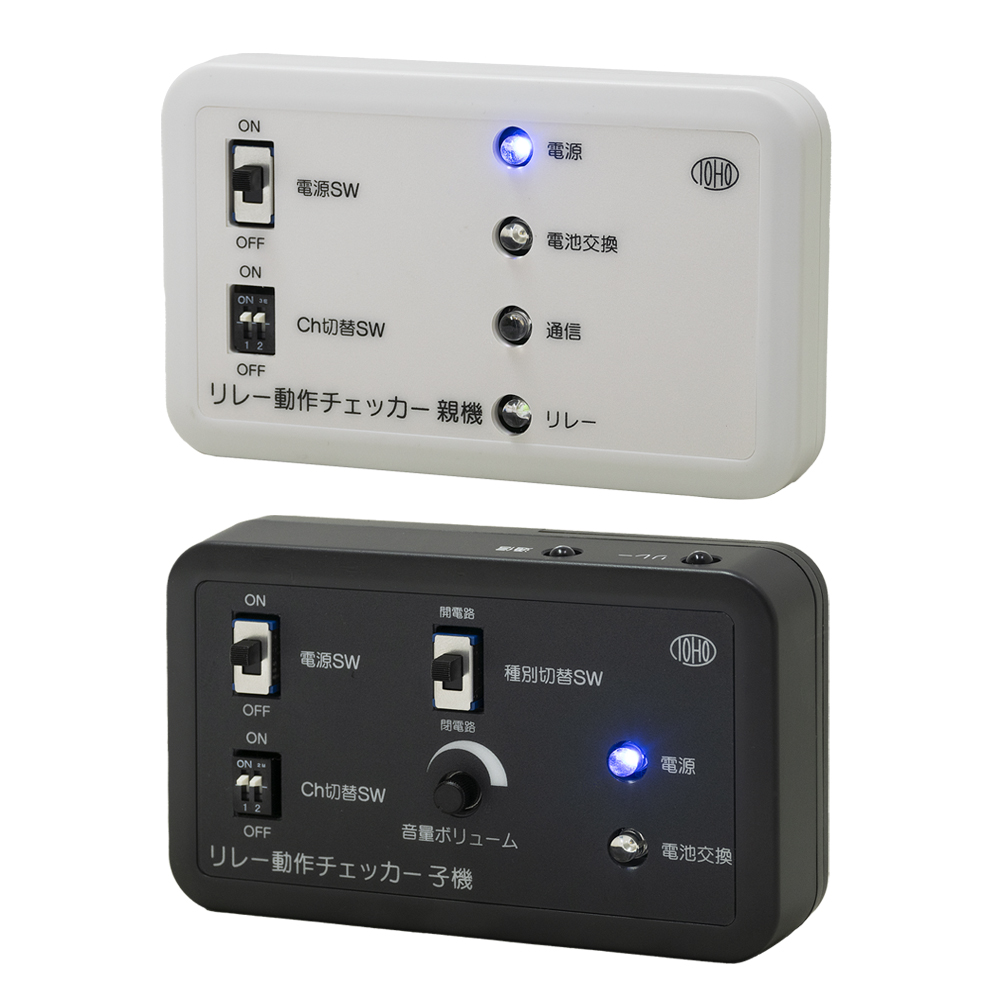

【上・親機、下・子機】

無線式リレー動作チェッカー
踏切制御子(H形)用

◆軌道短絡時、踏切制御子(H形)のリレーLEDの状態を作業員に知らせる装置です(対応要員2人→1人へ削減可能)。
◆親機は踏切制御子(H形)のリレーLEDの点灯・滅灯を光センサーで感知し、子機へ送信します。
◆子機は、親機と連動したリレーLEDが点灯・滅灯し、ブザーが鳴動します。
◆混信対策としてチャンネルの設定(4ch)が可能です。
◆親機は踏切制御子(H形)に、子機は軌道短絡器に、背面のマグネットで固定が可能です。

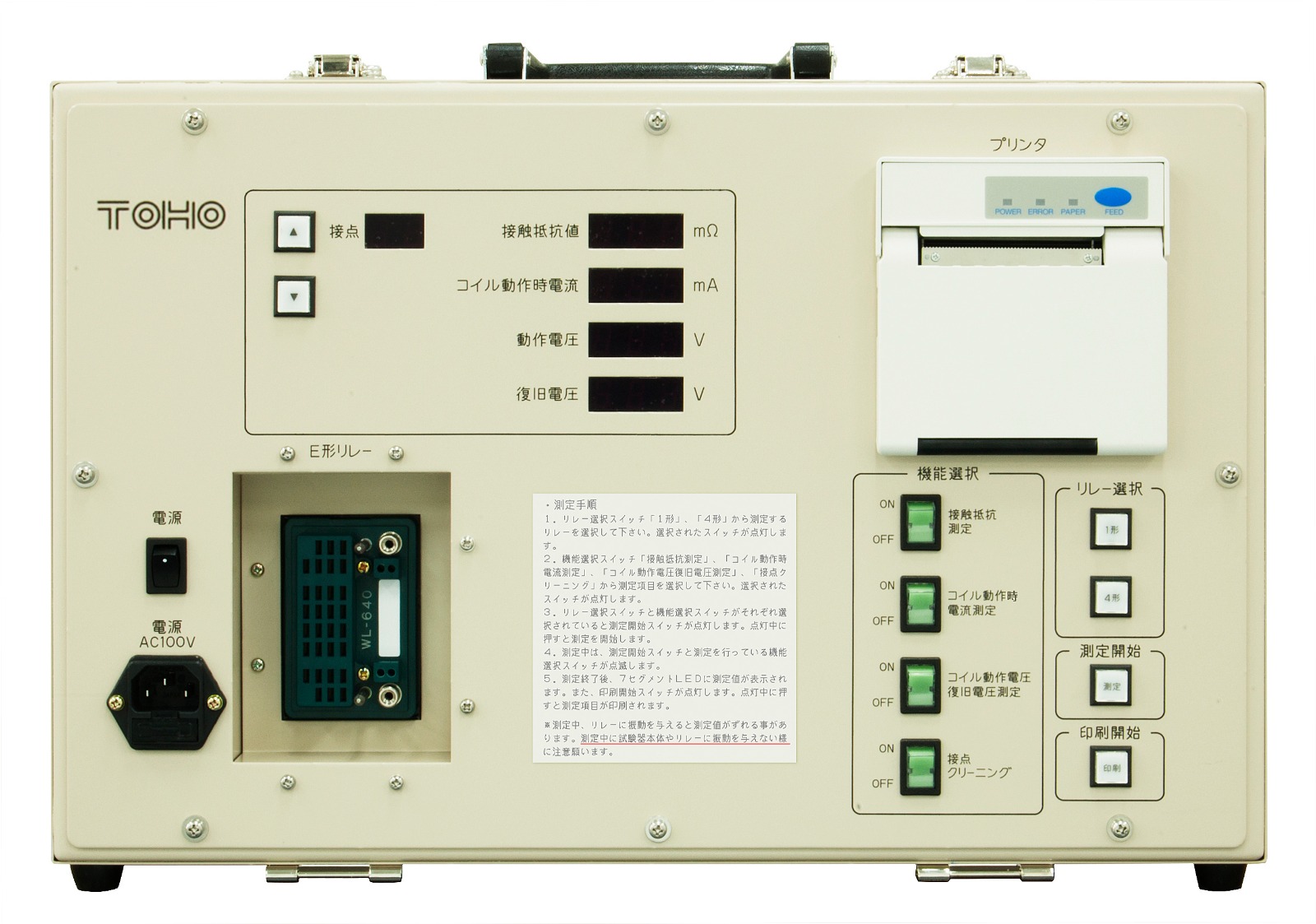

【パネル面】

【開蓋時】

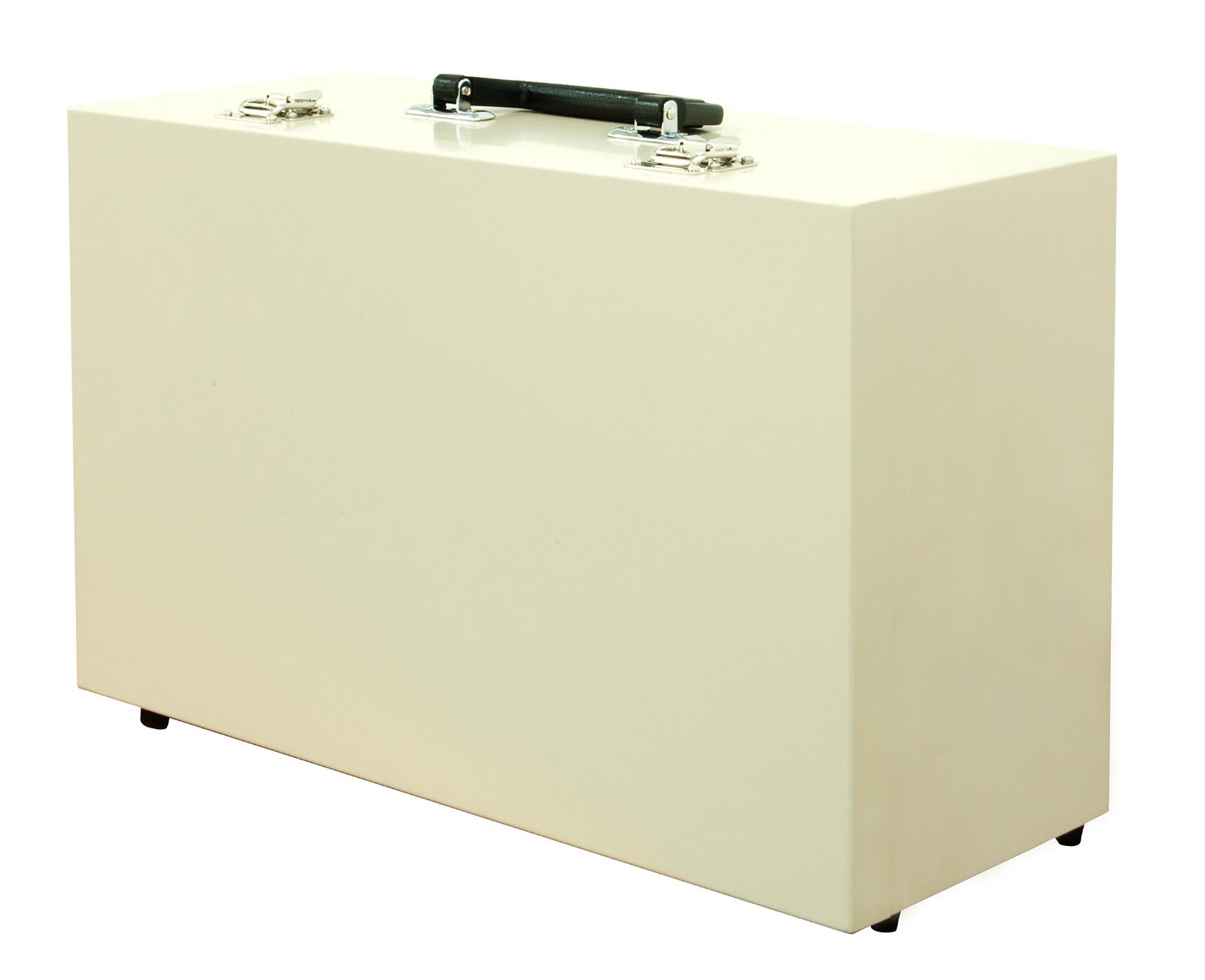

【蓋取付時】

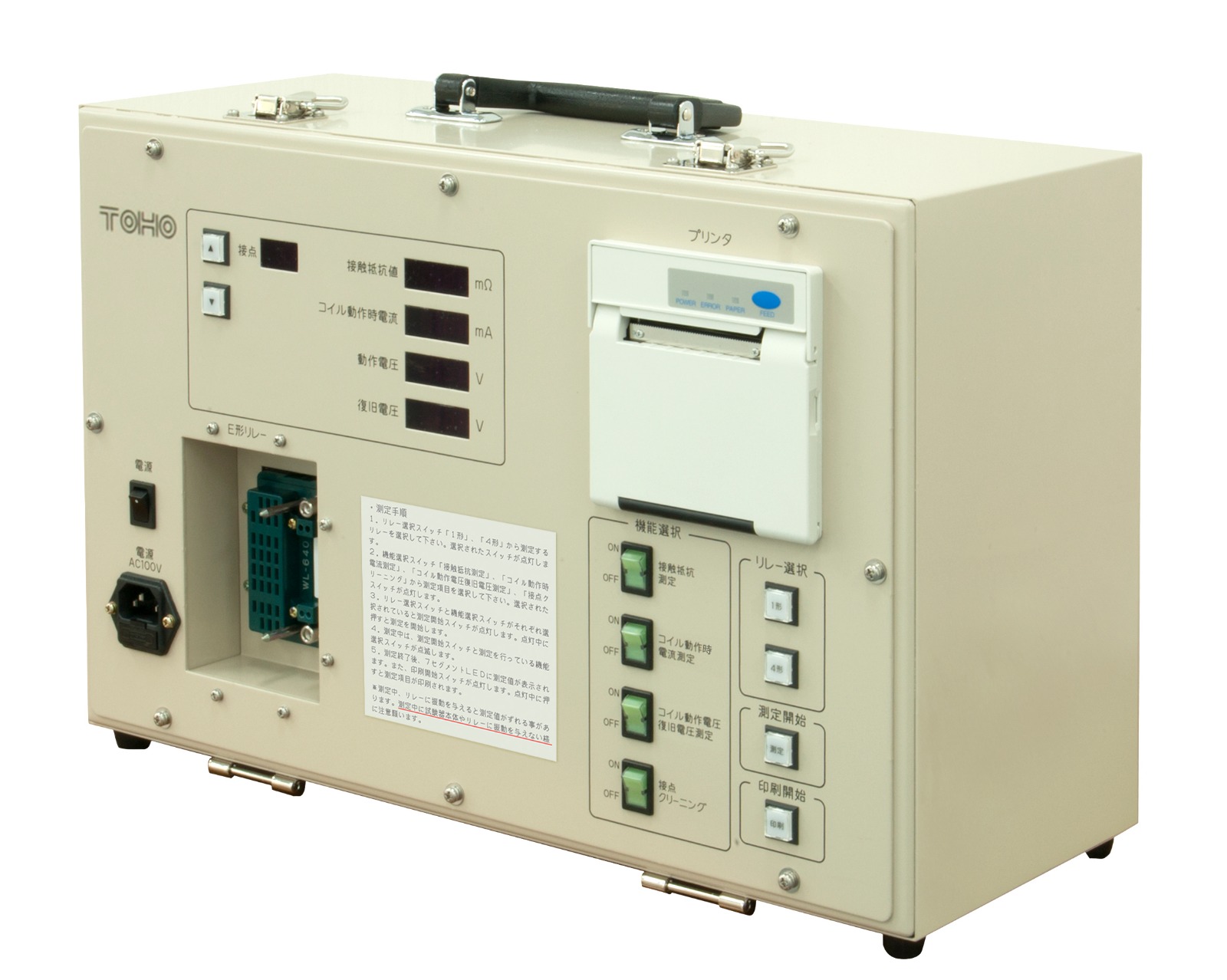

E形リレー動作試験器(1形・4形用)

◆線条リレー(DC、E)の、1形と4形の動作試験を行います。
◆接触抵抗値、リレーコイル動作時電流値、動作電圧、復旧電圧と接点クリーニングが容易に行えます。
◆測定値は前面のパネル表示のほか、内蔵プリンターによる印字も可能です。

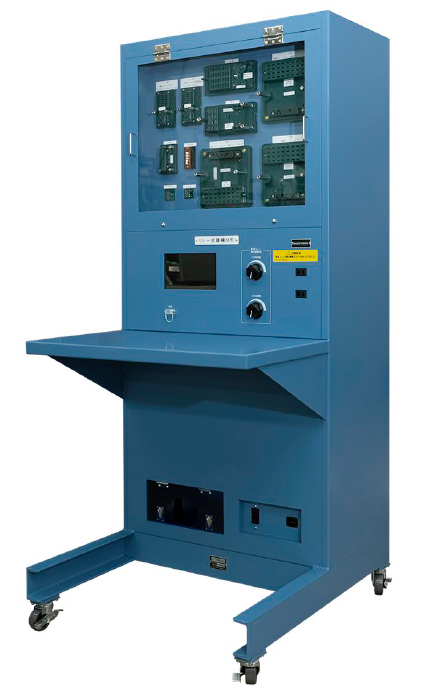

リレー試験機 M形

◆信号用リレーの接触抵抗値、動作復旧時間の測定と接点クリーニングを
行う試験機です。
◆測定できるリレーは、A形、B形、C形、E形、F形、S形、SM形、MM形と
多岐にわたります。
◆操作・測定値の確認はタッチパネルで容易に行えます。
◆パソコンと接続し測定値の確認・印刷・保存が可能です。
(別途パソコンが必要です。)

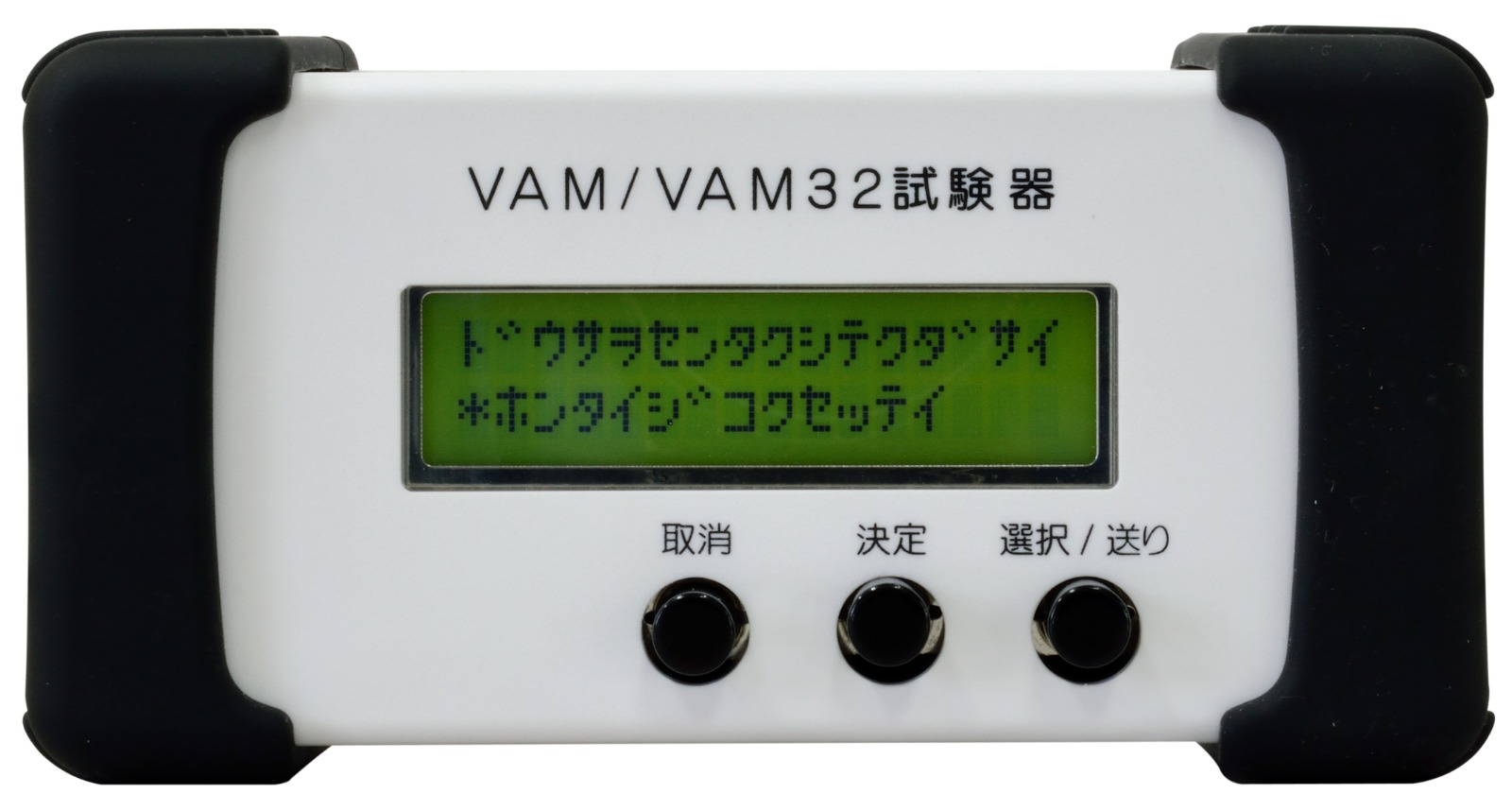

VAM/VAM32試験器

◆情報メモリVAMが正常に動作しているか判断する装置です。
◆検査に必要な機能に特化しており、小型で操作方法も用意です。
◆VAMの時刻設定およびリアルタイムモニタも可能です。
◆情報メモリVAM、情報メモリVAM32の両方にご使用いただけます。

【本体】

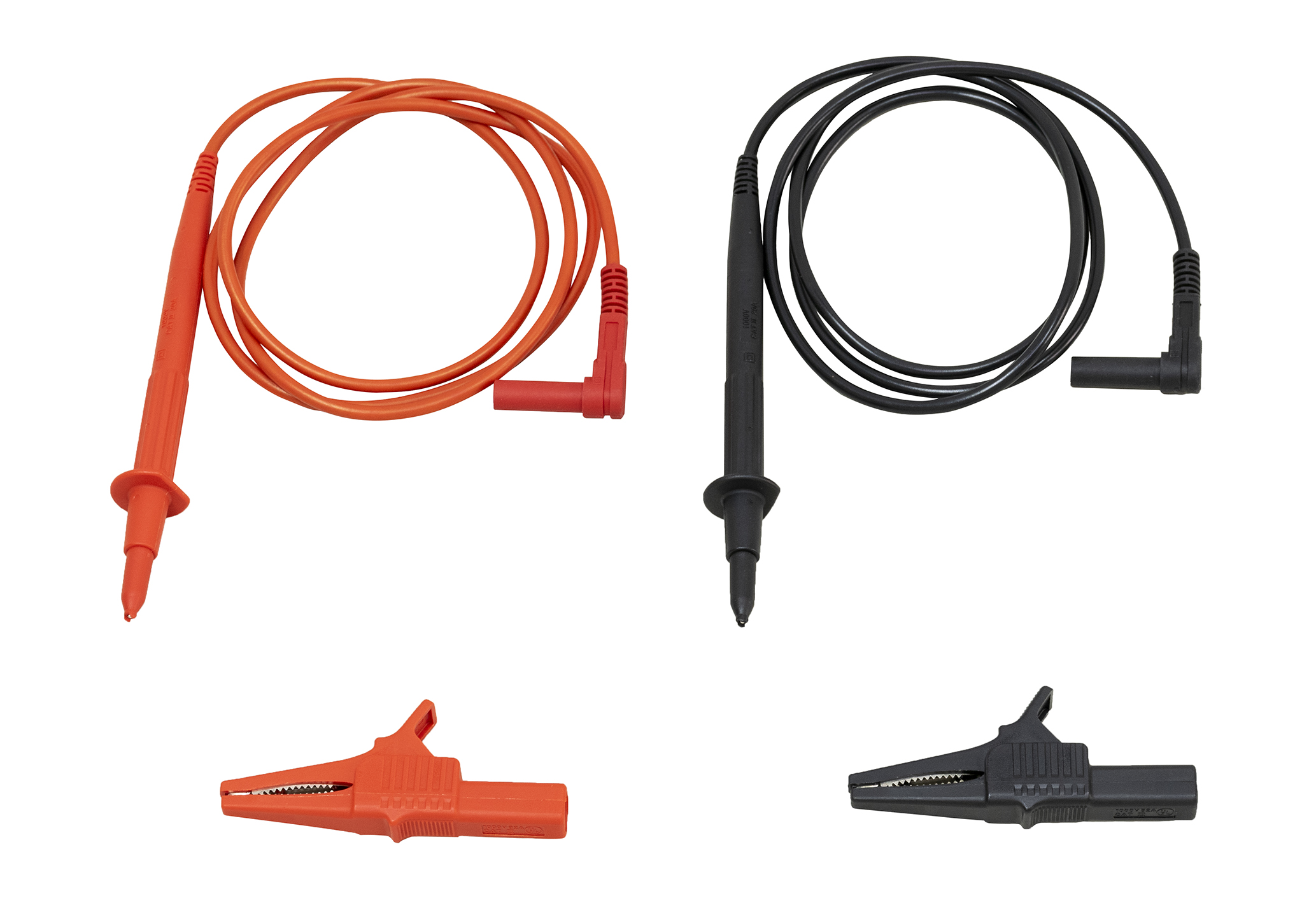

【テストリード】

【収納ケース】

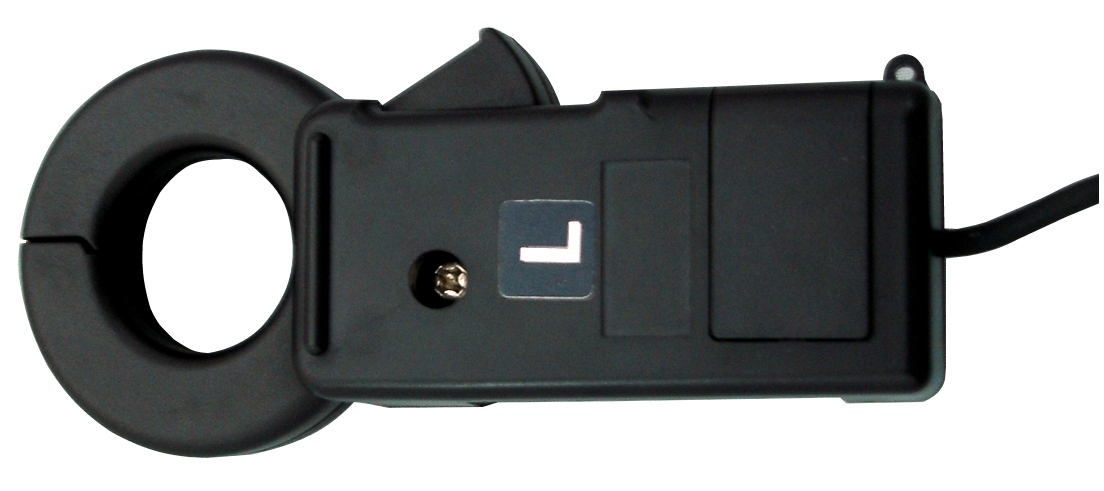

【ACクランプ】

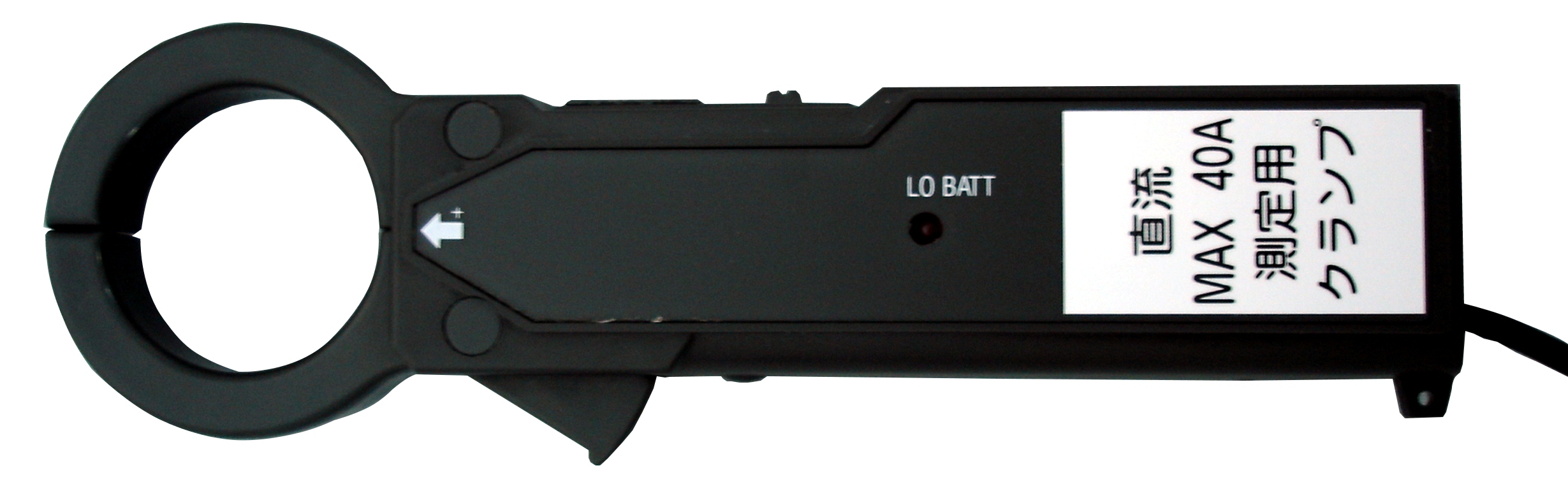

【DCクランプ】

信号用デジタルマルチメーター

◆ 電圧計(交流・直流 最大 1000V)+電流計(交流・直流 最大 20A)+テスター機能を
一体化して、持ち運びが便利になり、測定精度も飛躍的に向上しました。
◆ 測定用クランプを使用することで、電流は交流、直流共 40A まで測定可能です。
◆ ローパスフィルター(LPF)を内蔵していますので、H 形制御子や ATC 電流の影響を
受けずに測定できます。
◆ オートパワーOFF 機能(30 分)、データホールド機能付きです。 ◆ 使用場所が暗いときに液晶のバックライトが自動点灯しますので、夜間など暗い場所でも使いやすい測定器です。

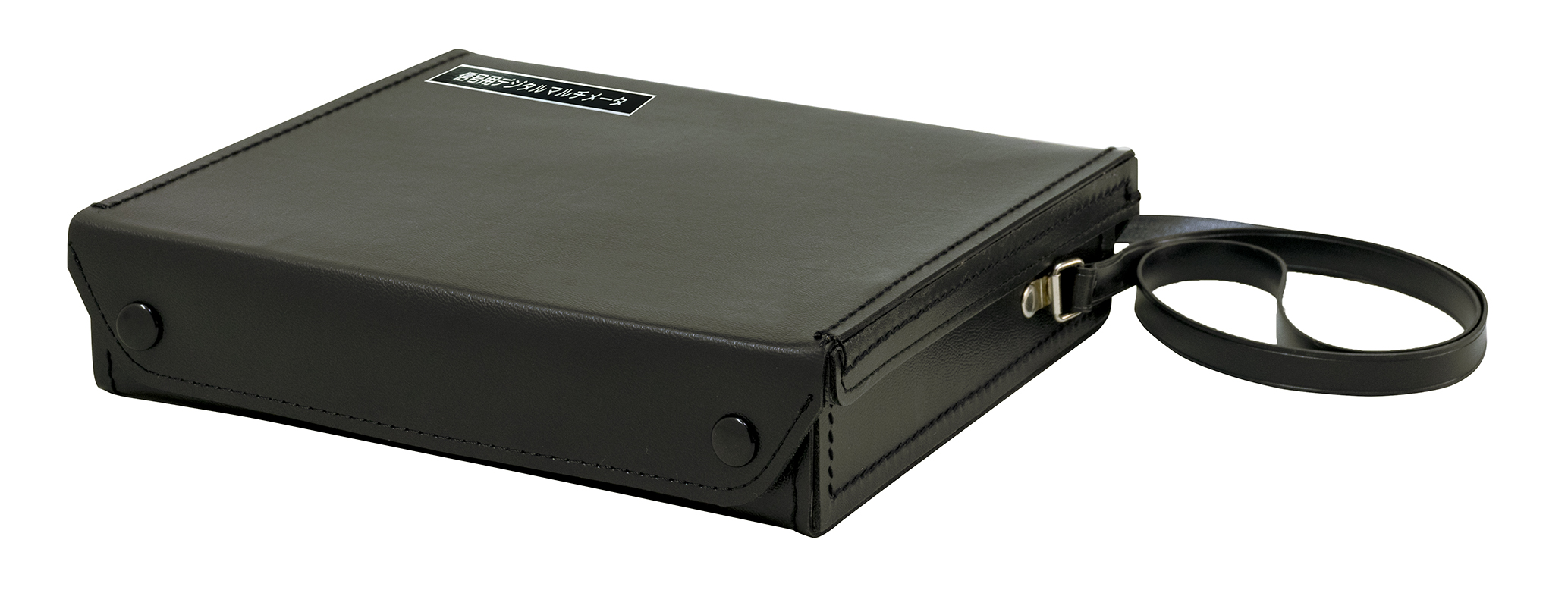

携帯用ケース収納時

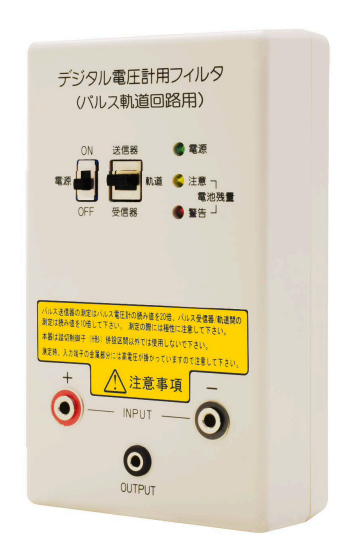

デジタル電圧計用フィルタ(パルス軌道回路用)

◆ パルス軌道回路の踏切制御子(H形)併設区間において、H形の信号を除去し、
デジタル電圧計(パルス送受信器用)で測定を行えるようにするフィルタです。
◆ 携帯用ケースが付属し、デジタル電圧計(パルス送受信器用)、測定コード、
接続コードを一式収納することができ、測定時および持ち運び時に便利です。
